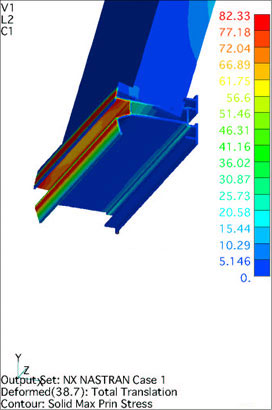

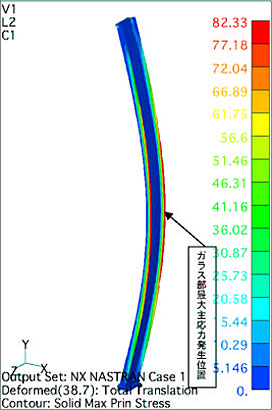

トップページ >> 溝型ガラス(プロフィリット/リニット) >> 技術資料　 　昭栄について 　THE GLASSについて 　お問い合せ 　溝型ガラス 　(プロフィリット・リニット) 　・技術資料 　・納り参考図 　ガラスシステム建材 　ガラスファニチャ 溝型ガラスの魅力 (プロフィリット/リニット) EGSシステム 　 溝型ガラスデータシート(リニット) １）最低曲げ強度 （DIN ＥＮ521303-2類似試験により調整した一般建築監督基準に準拠） ａ）P 26/60/7 標準504、ソーラー、クラリッシモ 負荷部分におけるウェブ：24.3 N/mm2 負荷部分におけるフランジ：38.7 N/mm2 ｂ）P 26/60/7 強化504、ソーラー、クラリッシモ 負荷部分におけるウェブ：80 N/mm2 負荷部分におけるフランジ：120 N/mm2 ｃ）P 26/60/7 強化プリズマソーラー 負荷部分におけるウェブ：80 N/mm2 負荷部分におけるフランジ：105 N/mm2 ｄ）P 26/60/7 カラー504、ソーラー、クラリッシモ 負荷部分におけるウェブ：38.0 N/mm2 負荷部分におけるフランジ：63.0 N/mm2 註：上記最低曲げ強度の数値は殆どのＬＩＮＩＴ製品に適用されるが 特殊なタイプの製品では変化することがある。 2）熱絶縁性 (DIN EN ISO 12567-1の試験による数値） LINITの種類、内側 LINITの種類、外側 ＴＩＭ挿入材 施工方法 W/m2KのU値 膜付けなしLINIT 　 　 シングル施工 5.6 膜付けなしLINIT 膜付けなしLINIT 　 ダブル施工 2.8 膜付けなしLINIT (太陽光調節） 　 ダブル施工 2.8 LINIT 1.7W(熱絶縁） 膜付けなしLINIT 　 ダブル施工 1.8 LINIT 1.7W(熱絶縁） LINITソーレックス (太陽光調節） 　 ダブル施工 1.8 膜付けなしLINIT 膜付けなしLINIT 約40mm ダブル施工 約1.5 LINIT 1.7W(熱絶縁） 膜付けなしLINIT 約40mm ダブル施工 約1.5 註：ＴＩＭ挿入の数値は概略の数値であり、ＴＩＭの材質による ３）光透過性 (DIN EN 410の試験による数値） ダブル施工 τUV τ ρv τe ρE qi g LINIT内側 LINIT外側 　 　 　 　 　 　 　 LINIT 504 LINIT 504 0.33 0.79 0.14 0.69 0.13 0.06 0.75 LINIT 504マット LINIT 504 0.26 0.64 0.24 0.58 0.21 0.07 0.64 LINIT 504 LINIT 504アズール 0.27 0.56 0.11 0.50 0.10 0.08 0.58 LINIT 504 W1.7 LINIT 504 0.24 0.68 0.20 0.55 0.17 0.14 0.69 LINIT 504 LINIT 504ソレックス 0.14 0.40 0.23 0.39 0.18 0.08 0.47 LINIT 504マット LINIT 504マット 0.21 0.53 0.30 0.50 0.26 0.08 0.57 LINIT ソーラー LINIT ソーラー 0.34 0.79 0.15 0.69 0.13 0.06 0.75 LINIT 504 W1.7 LINIT ソーラー 0.29 0.73 0.24 0.64 0.18 0.07 0.71 LINITクリアー LINITクリアー 0.33 0.64 0.22 0.58 0.19 0.06 0.64 LINITクリアー W1.7 LINITクリアー 0.33 0.69 0.21 0.58 0.15 0.14 0.71 LINIT 504 LINIT 504カラー、白 0.00 0.23 0.26 0.23 0.23 0.08 0.31 LINIT 504カラー、白 LINIT 504カラー、白 0.00 0.12 0.34 0.13 0.29 0.10 0.22 τUV＝紫外線透過度 τ＝光透過度 ρv ＝外部光線反射度 g＝総太陽光線透過度 τe ＝直接太陽光線透過度 ρE ＝太陽光線反射度 qi＝間接太陽光線透過度 註：上記の全ての数値は、組成の公差により鋳造ガラスの通常の公差範囲内で変化する。 ４）遮音性 (DIN EN ISO 140-1、140-3、717-1の試験による数値） 試験１: LINIT P 26/60/7 ダブル施工、緩衝型材使用：43dB 試験１: LINIT P 26/41/6 ダブル施工、緩衝型材使用：42dB ５）リニット使用長さ別許容風圧力 使用長さ シングル正圧負圧 (N/m2) (m) 正圧 負圧 1.0 3682 5298 1.1 3347 4817 1.2 3068 4415 1.3 2832 4067 1.4 2630 3784 1.5 2454 3532 1.6 2301 3311 1.7 2166 3117 1.8 2045 2943 1.9 1938 2789 2.0 1841 2649 2.1 1753 2523 2.2 1673 2408 2.3 1601 2304 2.4 1534 2208 2.5 1473 2119 2.6 1416 2038 2.7 1364 1962 2.8 1315 1892 2.9 1270 1827 3.0 1227 1766 使用長さ シングル正圧負圧 (N/m2) (m) 正圧 負圧 3.1 1188 1709 3.2 1151 1656 3.3 1090 1606 3.4 1027 1558 3.5 969 1514 3.6 916 1472 3.7 867 1431 3.8 822 1357 3.9 780 1288 4.0 842 1224 4.1 706 1165 4.2 673 1110 4.3 642 1059 4.4 613 1012 4.5 586 967 4.6 561 926 4.7 537 887 4.8 515 850 4.9 494 816 5.0 475 784 ６）リニット強度解析 溝型ガラスフレームを含めた風荷重　変形・応力計算 ※(株)構造計画研究所による解析データ 図　主応力コンター＋変形図 図　主応力コンター＋変形図 ※コンピューターによる三次元解析プログラムを使用して物件ごとの強度解析を行います。 ７）データ全般についての注意 一般的に試験結果の数値は当該標準試験に関して有効である。 但し、その他の試験、例えば異なる国家基準による試験は異なる結果をもたらす可能性がある。指定された試験基準の下で、いくつかの試験は実験室の条件で行われたものであり、現場での実際値と一致しない場合がある。 以上 ※LINIT(リニット)はドイツLAMBERTS社の登録商標です | THE GLASSについて | 昭栄について | お問い合せ | 溝型ガラス(プロフィリット/リニット) | ガラスシステム建材 | ガラスファニチャ | SITEMAP | Copyright (c) 2002-2025,SHOEI Co.,LTD. , All Rights Reserved. 当サイト内の内容の無断転載・無断転用・複写等の使用は厳禁です。
